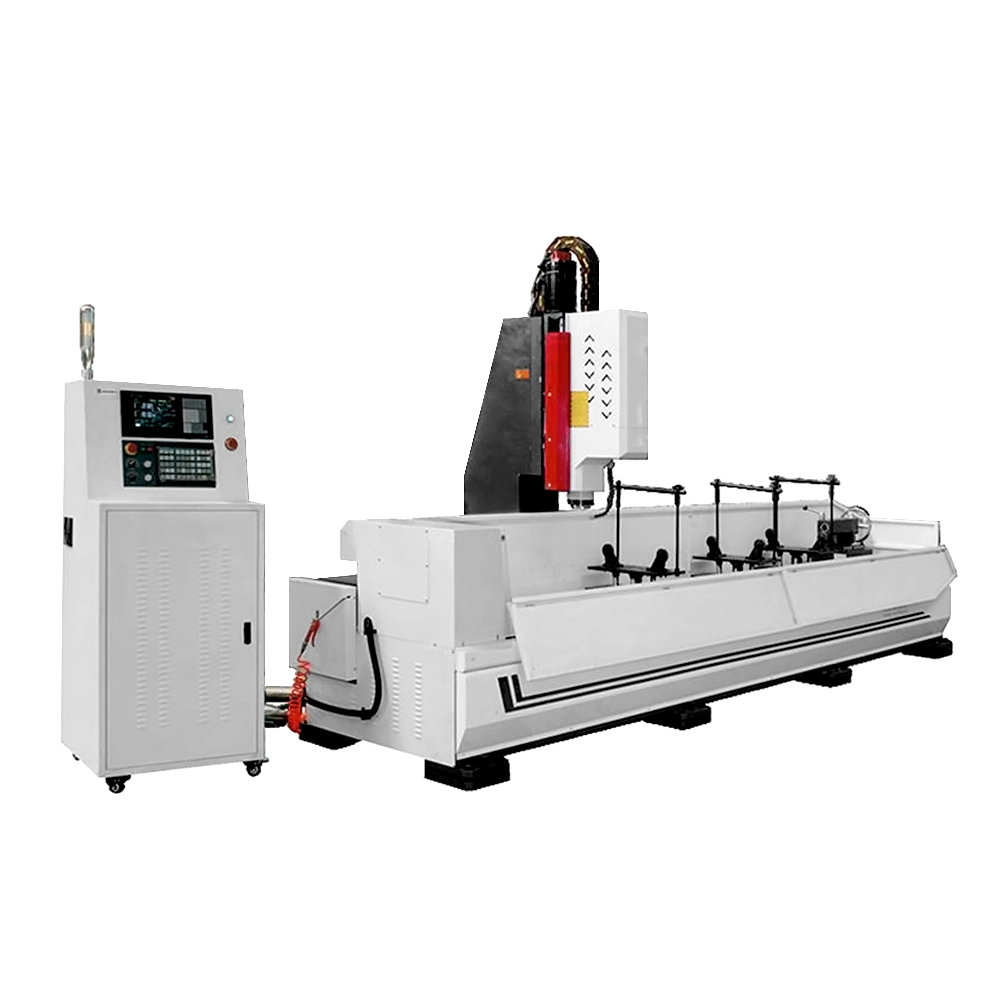

Станок портальный сверлильный с ЧПУ для обработки труб

Сверлильный станок для обработки труб с ЧПУ OTURN

Портальный сверлильный станок с ЧПУ для сверления, фрезерования, снятия фаски труб из углеродистой и нержавеющей стали, меди, алюминия.

Описание
Технические характеристики

Основные особенности

Спецификация

Обработка
Диаметр обрабатываемой трубы/прутка	100-500 мм
Длина обрабатываемой трубы/прутка	2000 мм
Параметры шпинделя
Кол-во сверлильных силовых головок	1 шт.
Конус шпинделя	BT40
Диаметр сверления	2-26 мм
Скорость вращения шпинделя	30~3000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до центра патрона	60-360 мм
Ось Y
Макс. продольное перемещение по оси Y	100-500 мм
Скорость перемещения	0~9 м/мин
Мощность серводвигателя по оси Y	2,4 кВт
Режим привода	Движение по линейным направляющим через ШВП, приводимую в действие сервоприводом переменного тока
Ось X
Макс. поперечное перемещение по оси X	2000 мм
Скорость перемещения	0~9 м/мин
Мощность серводвигателя по оси X	2,4 кВт
Режим привода	Движение по линейным направляющим через ШВП, приводимую в действие сервоприводом переменного тока
Ось Z
Макс. вертикальное перемещение по оси Z	250 мм
Скорость перемещения	0~8 м/мин
Мощность серводвигателя по оси Z	1×2,4 кВт
Точность
Точность позиционирования по осям X/Y/Z	±0,05/300 мм
Точность повторного позиционирования по осям X/Y/Z	±0,025/300 мм
Прочее
Габариты станка (Д×Ш×В)	3200×1250×1800 мм
Вес станка	3,5 т
